Фильтрующие элементы ФЭ (ФЭм) предназначается для очистки воздуха от крупнодисперсных аэрозолей.
Производитель
Начальное сопротивление, мм. вод. ст.
не более 588 (60) Па
Расход воздуха, м³/ч
500 / 1000 / 2000 / 3500
Описание
Таблица №1
| Наименование изделия | Номинальный расход воздуха, м3/ч |
Начальное сопротивление при номинальном расходе воздуха, Па (мм вод.ст.), не более |
Масса, кг, не более |
|---|---|---|---|
| ФЭ-500 | 500 | 588 (60) | 1.6 |
| ФЭ-1000 | 1000 | 588 (60) | 2.7 |
| ФЭ-2000 | 2000 | 588 (60) | 4.9 |
| ФЭ-3500 | 3500 | 588 (60) | 7.5 |
| ФЭм-3500 | 3500 | 588 (60) | 7.0 |

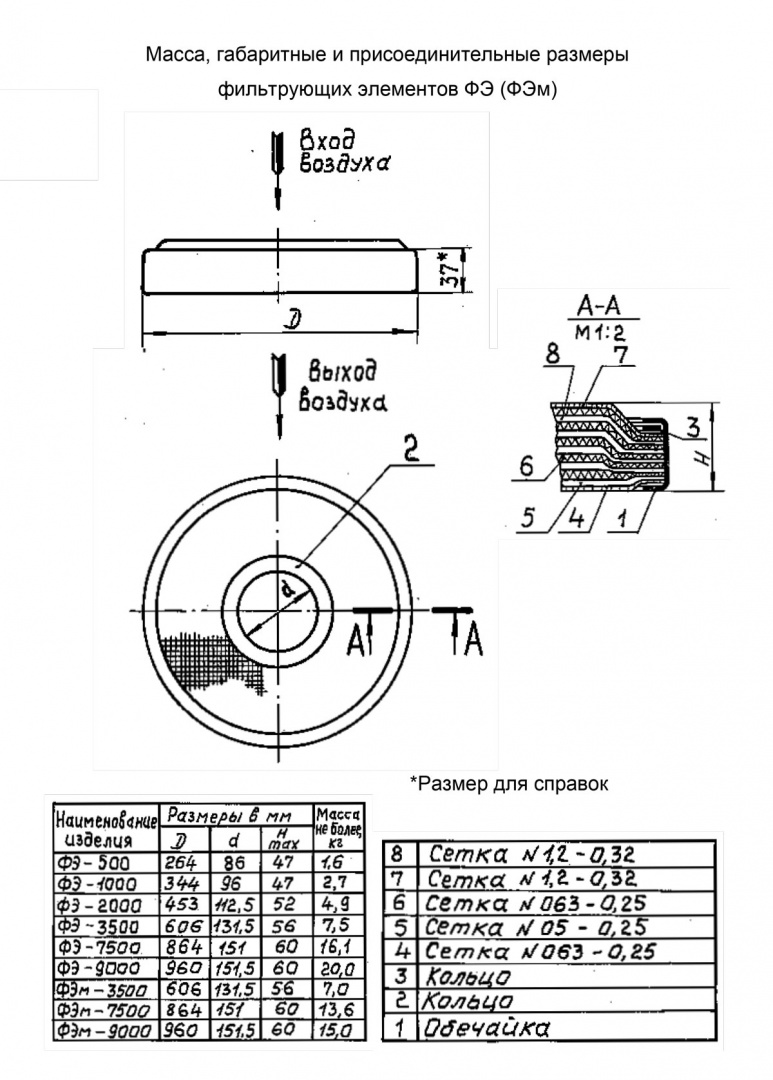

- Фильтрующие элементы типа «ФЭ» и «ФЭм» круглой формы, представляют собой неразборную металлическую конструкцию, состоящую из корпуса и набора гофрированных ткано-металлических сеток, неподвижно закрепленных в корпусе между плоскими замыкающими сетками. Сетка со стороны входа воздуха в изделие имеет размер ячеек больший, чем со стороны выхода.
- Для обеспечения необходимых защитных характеристик сетки изделий смочены специальным липким смачивателем.
- Фильтрующие элементы типа «ФЭ» выпускаются из конструкционных сталей, а фильтрующие элементы типа «ФЭм» - из маломагнитных сплавов.
- Воздух, забираемый из атмосферы, при прохождении через фильтрующую секцию (элемент) очищается от крупнодисперсных аэрозолей за счет механического улавливания их липким смачивателем, имеющемся на поверхности проволок ткано-металлических сеток.
- Каждая фильтрующая секция снабжается фирменной табличкой, которая крепится на внешней стороне корпуса. Каждый фильтрую-щий элемент маркируется. Маркировка наносится по трафарету на внешней стороне корпуса несмываемой черной краской.
- Фирменная табличка и маркировка содержат в себе следующие данные:
- а) наименование изделия;
- б) номер партии;
- в) номер изделия в партии;
- г) год изготовления.
- Пример условного обозначения маркировки:
- ФЭ-2000 - наименование изделия;
- 2-5-83 - № партии, № изделия в партии, год изготовления.
- Изделия, обернутые в парафинированную бумагу или вложенные в полиэтиленовый мешок, упакованы в деревянные ящики в вертикальном положении и закреплены от свободного перемещения.
- Ящики с изделиями имеют маркировку. Маркировка нанесена по трафарету несмываемой черной краской.
Маркировка содержит в себе следующие данные:- а) знаки;
- б) наименование изделия; клеймо военного представителя ( );
- в) количество изделий в ящике;
- г) надпись: «Не бросать»;
- д) номер партии;
- е) номер ящика;
- ж) дата изготовления (месяц, год); и) брутто, кг.
- В каждый ящик вложено:
а) техническое описание и инструкция по эксплуатации – 1 экз.;
б) паспорт – 1 экз., на каждое изделие. - Упаковки с изделиями должны храниться в крытых и сухих помещениях в вертикальном положении, что обозначено на ящике соответствующими знаками.
- При хранении изделий допускаются подтеки смачивателя.
- Хранение изделий с веществами, вызывающими коррозию металла, не допускается.
- Подвергать упаковки с изделиями ударам и броскам запрещается.
- Фильтрующие секции (элементы) монтируются в воздухозаборные устройства, проектируемые проектантом объекта.
- Воздухозаборные устройства должны обеспечивать защиту фильтрующих секций (элементов) от попадания в них воды и обеспечивать возможность подключения прибора для замера сопротивления фильтрующих секции (элементов).
- Фильтрующие секции (элементы) в воздухозаборных устройствах должны размещаться по возможности в вертикальном положении.
- Перед установкой в штатные гнезда фильтрующие секции (элементы) вынимаются из ящиков, освобождаются от упаковочной бумаги или извлекаются из полиэтиленового мешка и осматриваются. Изделия должны иметь четкую маркировку и не должны иметь видимых повреждений и прилипшей к наружным сеткам бумаги или других предметов, в случае их наличия - последние удаляются. Затем, после выдержки в течение 2 - 3 суток при температуре от + 18 ºС до + 25 ºС с переворачиванием на угол 180º от первоначального положения через каждые сутки, фильтрующие секции (элементы) устанавливаются в штатные гнезда таким образом, чтобы воздух входил со стороны наружной сетки, имеющей ячейки большего размера.
- Фильтрующие секции (элементы) закрепляются в штатных гнездах приспособлениями, предусмотренными для этой цели на объекте.
- Крепления не должны уменьшать рабочей поверхности фильтрующих секций (элементов) и должны обеспечивать герметичное прилегание по периметру изделия к штатному гнезду.
- После монтажа фильтрующих секций (элементов) производится проверка их в действии.
При этом проверяется:
а) расход воздуха, проходящего через фильтрующую секцию (элемент), который не должен превышать номинального расхода;
б) сопротивление фильтрующих секций (элементов) при номинальном расходе воздуха должно соответствовать маркировочному.
Возможны отклонения сопротивления от маркировочного ±98 Па (10 мм вод.ст.), которые связаны с колебаниями параметров вентилятора и очищаемого воздуха.
- В процессе эксплуатации не следует без надобности включать в работу фильтрующие секции (элементы), так как это приводит к сокращению их службы.
- Во время работы сопротивление фильтрующих секций (элементов) возрастает за счет забивания их атмосферной пылью. При увеличении сопротивления на 100% от его паспортного значения фильтрующие секции (элементы) должны заменяться на новые.
- При очистке воздуха, содержащего большое количество влаги во взвешенном состоянии (при работе средств водяной защиты, во время шторма и т.д.), сопротивление фильтрующих секций (элементов) за короткий срок может достигнуть 980 - 1176 Па (100 - 120 мм вод.ст.). Однако,в этих случаях заменять фильтрующие секции (элементы) не следует, так как при продувании их более сухим воздухом сопротивление снижается до первоначальной величины.
- При очистке влажного воздуха при температурах ниже 0 ºС может наблюдаться непрерывный рост сопротивления фильтрующих секций (элементов) вследствие замерзания в них влаги. В этих случаях по достижении критического сопротивления они выключаются из работы и при первой возможности заменяются на запасные. Фильтрующие секции (элементы) с замерзшей в них водой, если они не были зараженными, после оттаивания в теплом помещении, могут быть вновь использованы по назначению.
- При температурах выше + 45 ºС в результате возможного вытекания смачивателя может наблюдаться некоторое ухудшение защитных свойств фильтрующих секций (элементов).
Для получения более подробной информации или консультации, звоните нам по телефону: +7 (800) 777-83-43.
Обеспечьте себе надежную защиту уже сегодня с интернет-магазином СПЕЦОБОРОНА®
Характеристики
Тип
Фильтрующий элемент
Производитель
Страна производства
Россия
Гарантия
12 месяцев
Начальное сопротивление, мм. вод. ст.
не более 588 (60) Па
Расход воздуха, м³/ч
500 / 1000 / 2000 / 3500
